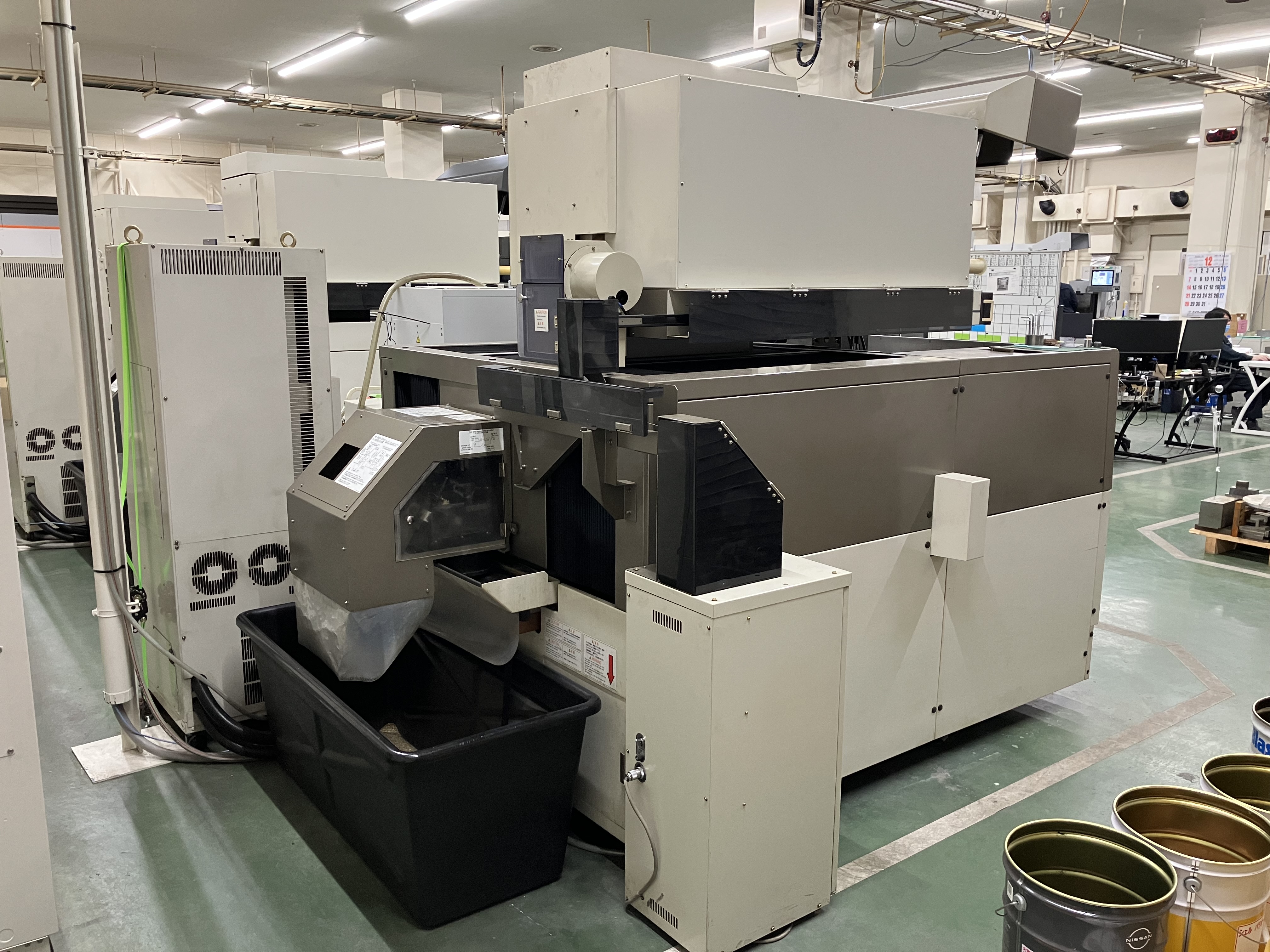

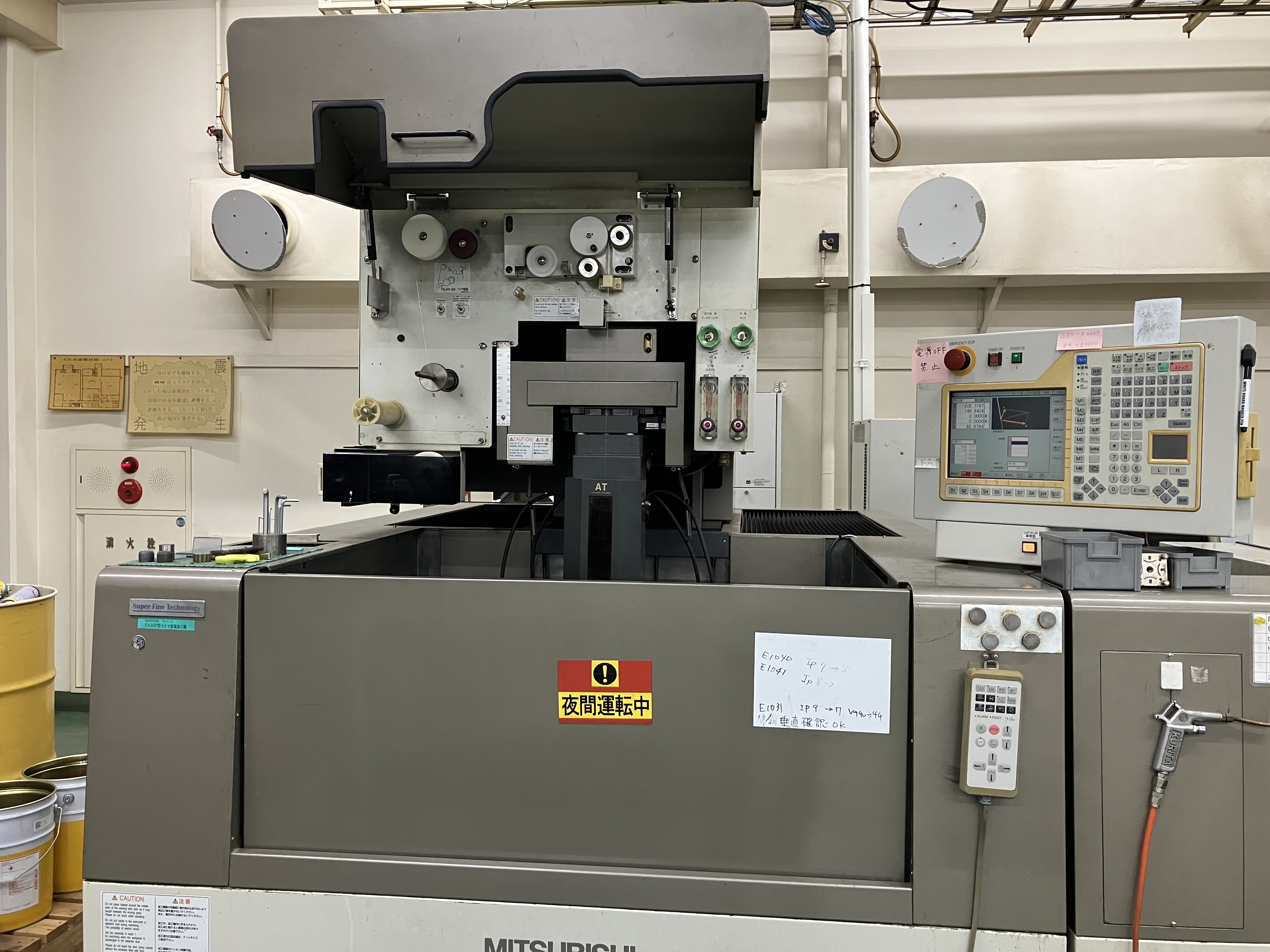

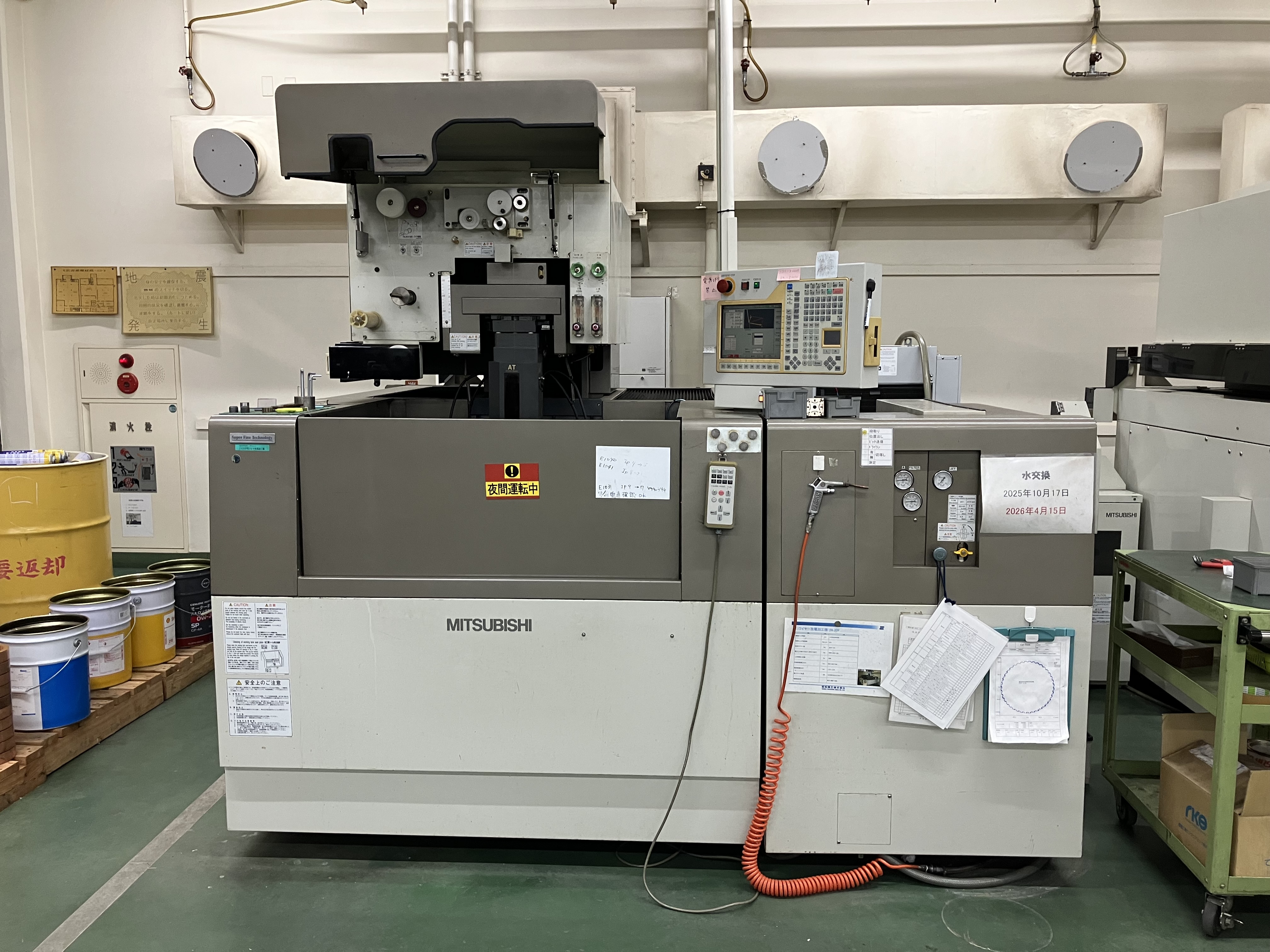

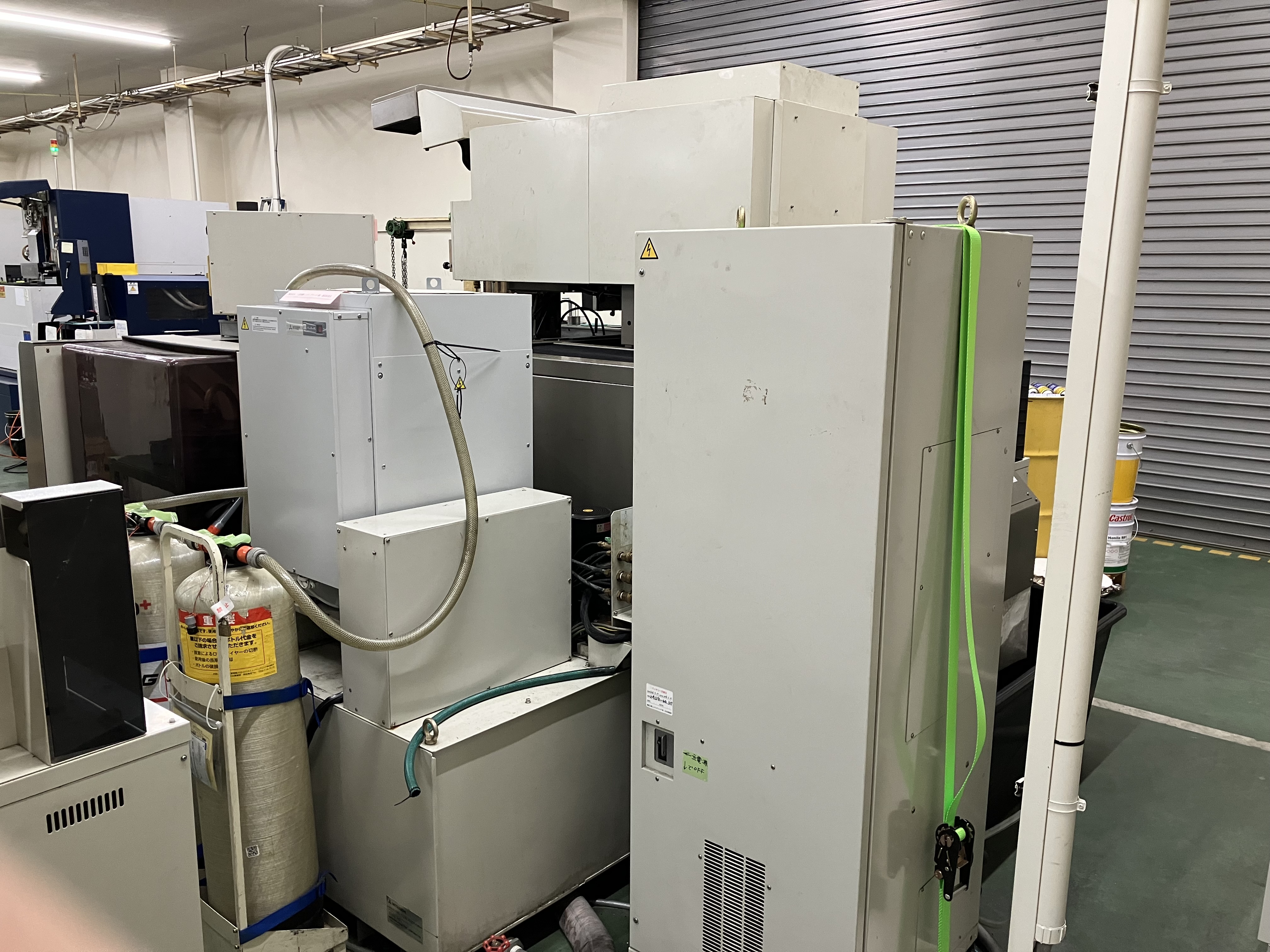

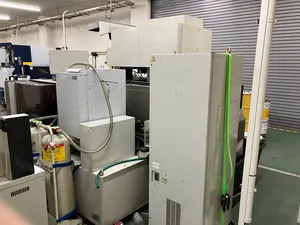

[中古価格] 三菱電機 ワイヤーカット放電加工機
商品No.：S206834ba5
公開・編集日：2025/12/12
売却済み
本体価格（税込）
1,320,000円
型式
FA20PM
メーカー
三菱電機
年式
2003 年
地域
神奈川県横浜市金沢区
配送料
購入者負担
こちらの商品は475回閲覧されております。
商品情報
商品名
三菱電機 ワイヤーカット放電加工機
型式
FA20PM
メーカー
三菱電機
年式
2003 年
仕様
1 .構成
1)機械本体 FA20PM

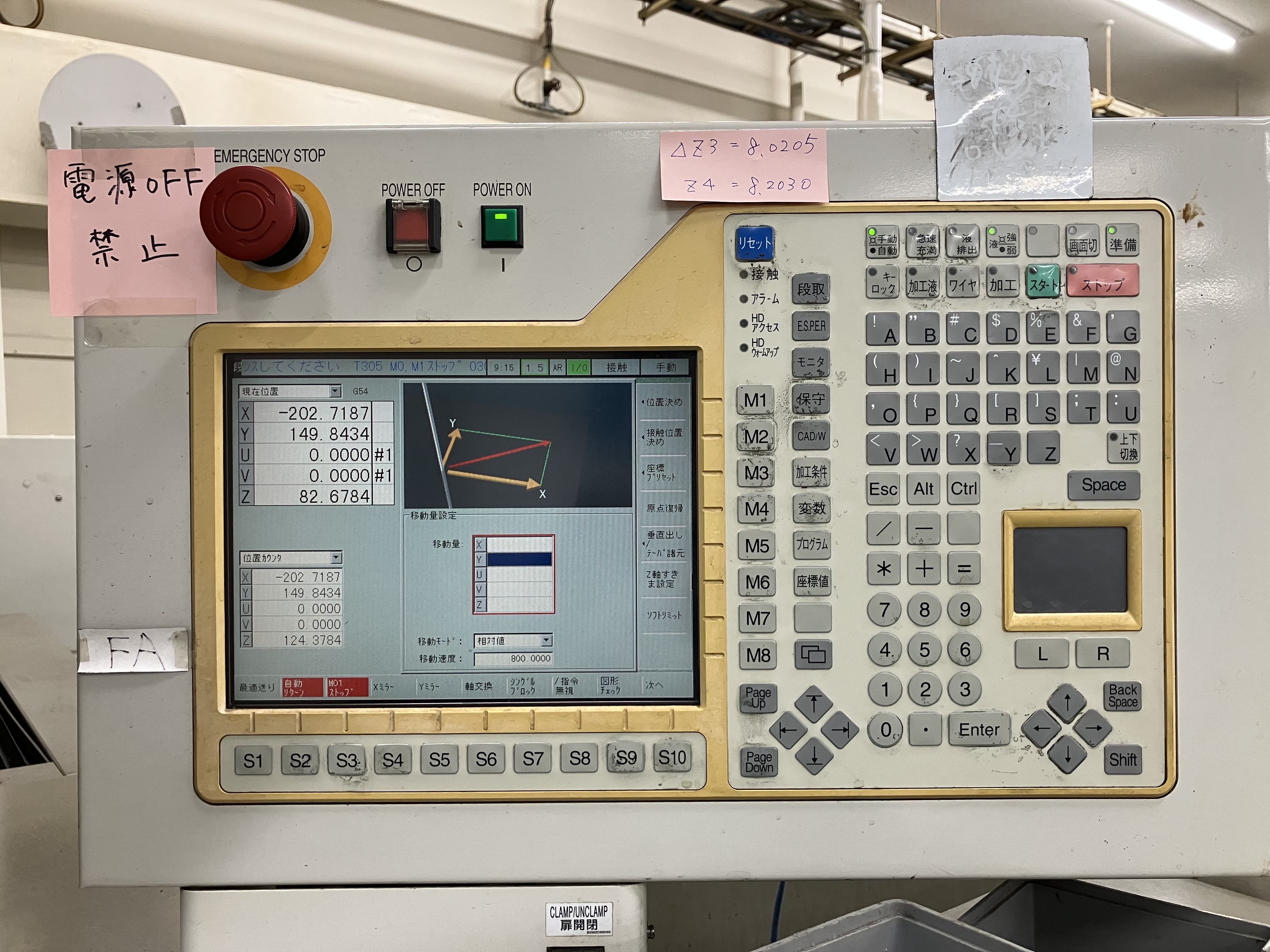

2)制御装置 W21FAP-2(機械本体に実装)
3)加工電源 WFAP(宇動電圧調整装置 (A V R)内蔵)
4)加工液供給装置TFA20PM
注)エア圧力500KPa，吐出し空気量4 2リットル/min，タンク容量5 0リットル以上のエアー源が必要です。
2.標準付属仕様
1 )ワイヤ自動供給装置A T -K (機械本体に実装)
2 )テーパ加工装置(機械本体に実装)
3)電動Z軸装置(機械本体に実装)
4)加工液温度制御装置(加工液供給装置に実装)
5 )高精度位置決め機能 (P I機能、制御装置内蔵)
6)手元操作箱 (AT操作付コンパクトタイプ(軸表示なし) )
7)浸漬加工仕様
8 )電動潤滑(油)装置
10) X Y軸リニアスケール仕様
11 )治具レス微細加工仕様 (P F回路内蔵)
12)高精度仕上げ加工制御
1)機械本体 FA20PM
2)制御装置 W21FAP-2(機械本体に実装)
3)加工電源 WFAP(宇動電圧調整装置 (A V R)内蔵)
4)加工液供給装置TFA20PM
注)エア圧力500KPa，吐出し空気量4 2リットル/min，タンク容量5 0リットル以上のエアー源が必要です。
2.標準付属仕様

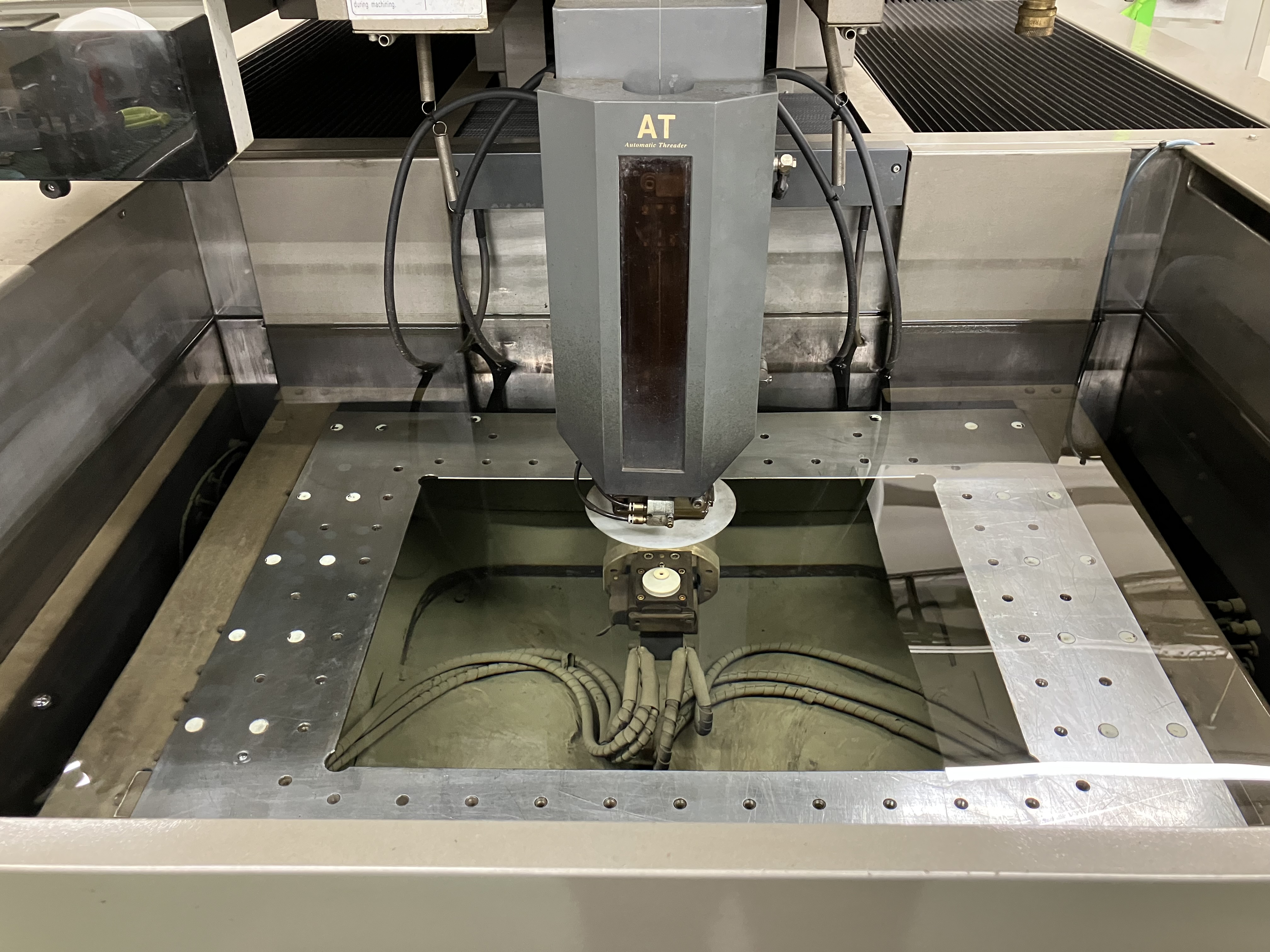

1 )ワイヤ自動供給装置A T -K (機械本体に実装)
2 )テーパ加工装置(機械本体に実装)
3)電動Z軸装置(機械本体に実装)
4)加工液温度制御装置(加工液供給装置に実装)
5 )高精度位置決め機能 (P I機能、制御装置内蔵)
6)手元操作箱 (AT操作付コンパクトタイプ(軸表示なし) )
7)浸漬加工仕様
8 )電動潤滑(油)装置
10) X Y軸リニアスケール仕様
11 )治具レス微細加工仕様 (P F回路内蔵)
12)高精度仕上げ加工制御
商品説明
3.機械本体仕様
最大工作物寸法(幅×奥行×高さ)mm
1050x800x29-5
工作物許容質量kg
1500
テーブル寸法(幅×奥行)mm
780x630
各軸移動量 (X x Y)mm
500x350
U/V軸移動量mm
±32×±32
テーパー加工角度
±15° / 100mm
Z軸移動量mm
300
ベッド下面からテーブル上面までの距離mm

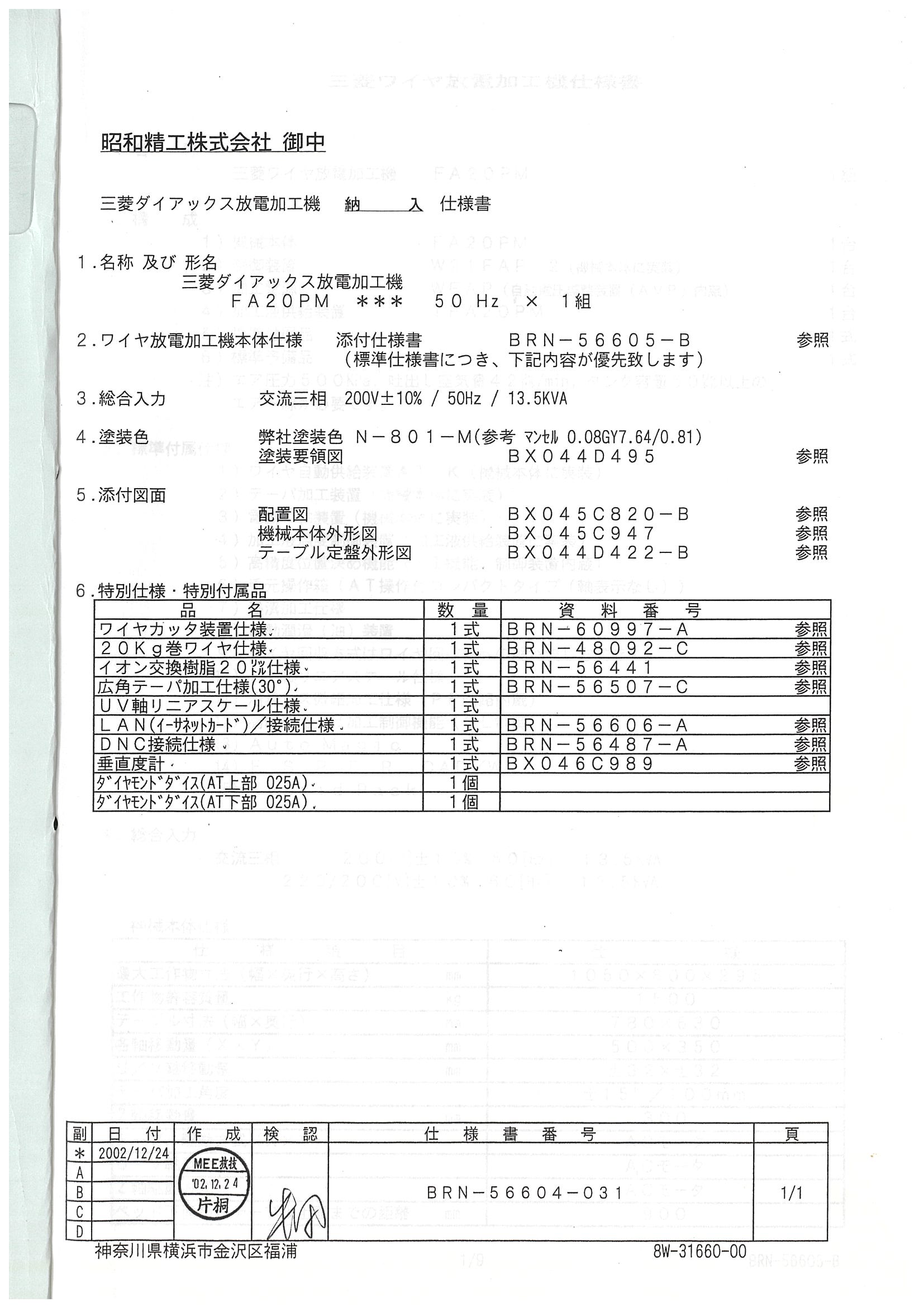

9004.特別仕様・特別付属品
ワイヤカッタ装置仕様
20Kg巻ワイヤ仕様
イオン交換樹脂20リットル仕様
広角テーパー加工仕様
uv軸リーアスケール仕様
L A Nイーサネットカード/接続仕様
DNC接続仕様
垂直度計
ダイヤモントダイス(AT上部 025A）
ダイヤモントダイス(AT下部 025A)・可能な限り現物を確認して頂き、お客様自身の責任において購入をお願いします。
・仕様と現状が異なる場合は現状を優先させて頂きます。
・中古物件である為、全て現状有姿渡しとなります。ノークレーム･ノーリターンでお願いします。
在庫場所
神奈川県横浜市金沢区
現地確認
動作確認可能
